ISW型卧式管道离心泵产品说明

发布时间:2020-09-27 点击量:540

ISW型卧式管道离心泵,在ISG型立式管道离心泵的基础上参照IS型单级单吸泵的性能参数,根据管道式离心泵的独特结构进行组合设计制造。ISW型卧式管道离心泵性能优良、可靠性高、寿命长、结构合理、外形美观,高效节能。

1、SW型卧式管道离心泵为卧式结构,进出口方向呈垂直90°,外形紧凑,占地面积小,建筑投入低,运行平稳无泄漏。

2、叶轮直接安装在电机的加长轴上,泵与电机轴承配置合理,达到平衡泵运转产生的径向和轴向负荷的作用,从而保证了泵的运行平稳,振动小、噪音低。

3、轴封采用机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地延长机械密封的使用寿命。

4、卸下泵联体座螺母就可以抽出全部转子部件无需要大规模拆动管道系统,安装检修方便。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

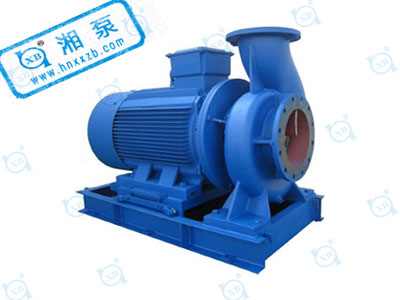

ISWH型卧式管道离心泵


ISW型卧式管道离心泵的主要用途:

1、ISW卧式管道离心泵,供输送清水,适用于工业和城市给排水,农业用水、消防增压、远距离输送、高层建筑增压送水、园林喷灌、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度≤80℃。

2、lSWH卧式化工离心泵,使用温度为-20℃~+120℃,输送具有腐蚀性,不含固体颗料,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门。

3、lSWB卧式管道油泵,主要输送油类产品如:柴油、煤油、汽油等或易燃易爆的液体,被输送介质温度为-20℃~+120℃。

4、ISWR卧式热水(高温)循环泵广泛适用于:造纸、冶金、纺织、化工以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,ISWR型使用温度120℃。


ISW型卧式管道离心泵的工作条件:

1、吸入压力1.6MPa,或泵系统工作压力≤1.6MPa,即泵吸入口压力+泵扬程1.6MPa、泵静压试验压力为2.5MPa。如果泵系统工作压力>1.6MPa,泵的联接和过流部分采用铸钢材料,应在订货时另行提出。

2、环境温度40℃,相对湿度95%。

3、输送的介质中,固体颗粒体积含量不超过单位体积的0.1%,粒度0.2mm。

注:如介质中带有细小颗粒,将使用耐磨式机械密封,请在订货时注明。

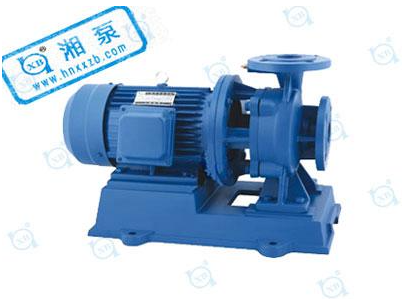

ISW型卧式管道离心泵


ISW型卧式管道离心泵的产品特点:

不泄漏:不同介质使用不同材质的硬质合金密封,保证了输送均无泄漏。

平稳运行:绝对同心度的泵轴和动静平衡优异的叶轮,保证绝无振动。

维修方便:更换密封、轴承,简易方便。

噪音低:运转平稳,除电机微弱声响,基本无噪音。

占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

故障率低:结构简单合理,关键部分采用优质部件;配套,整机无故障工作时间大大提高。


本文关于ISW型卧式管道离心泵的产品说明等内容均由管道离心泵生产厂家:潇湘制泵整理发布。
