单级单吸离心泵,单级双吸离心泵和多级离心泵的区别,离心泵轴功率的计算方法

发布时间:2020-10-21 点击量:1128

一、单级单吸离心泵

单级单吸离心泵,只有一个叶轮,水由轴向单面进入叶轮。特点是与混流泵、轴流泵相比,单级单吸离心泵扬程较高,流量较小,结构简单,使用方便。目前生产的单级单吸离心泵型号有:IS型、IR型、IH型、ISY型单级单吸离心泵。


另外,针对我国农业大国的国情设计了一款结构简单、重量轻、价格低、性能好和配套方便的IQ型单级单吸离心泵(又称轻小型离心泵)。IQ型单级单吸离心泵口径50-200mm,流量12.5~400m³/h,扬程8-125m,功率1.1-110kw,转速1450-2900r/min,配套动力有柴油机直联、皮带传动,电动机直联。


2、IQ轻小型离心泵泵体是后开门,后盖是压嵌式,出口位于中心向上,为轴向吸入单级单吸悬架式离心泵。轴承体与泵体直接联结,泵脚位于泵体下方,轴承用黄油润滑,轴封分为填料密封和机械密封。叶轮均为闭式,传动分为联轴器传动和皮带传动两种。泵叶轮转向:从泵进口方向看,叶轮转向为顺时针,当泵与柴油机直联传动时,为逆时针。泵出口可装置手动泵,可去掉底阀,减少水力损失,并能使泵自吸。



IH型单级单吸化工离心泵


二、单级双吸离心泵

单级双吸离心泵是从叶轮两面进水,因泵盖和泵体是采用水平接缝进行装配的,又叫做水平中开式离心泵。与单级单吸离心泵相比,单级双吸离心泵效率高、流量大、扬程较高。但也由于体积大,比较笨重,一般用于固定作业。多适用于丘陵、高原中等面积的灌区,也适用于工厂、矿山、城市给排水等方面。


单级双吸离心泵目前生产的型号有S型、SA型、SAP型、XBS型、GSX型等几种型号,S型中开泵为顺时针方向旋转,进水口直径150~1400mm,流量160~18000m³/h,扬程12~125m,转速2950、1450、970、730、585、485、360r/min。



GSX型高效节能双吸中开泵


三、多级离心泵

与单级单吸离心泵相比,多级离心泵有两个以上的叶轮,可以分段地多次地吸水和压水,将水扬到很高的位置,扬程可根据需要而增减水泵叶轮的级数。多级泵主要用于矿山排水、城市及工厂供水,农业灌溉用的很少,仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。


多级离心泵主要型号有D型、DL型、DG型多级离心泵,流量6.3~720m³/h,扬程16~600m,进水口径:50、75、100、125、150、200mm,其中50~125mm泵型为高转速2950r/min,150~200mm泵型转速为1480r/min。



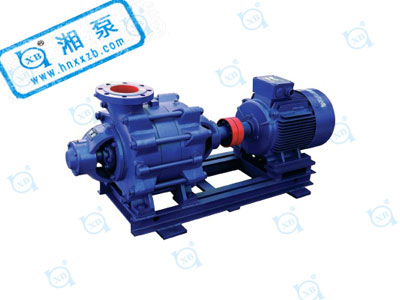

D型卧式多级泵


离心泵轴功率怎么计算,什么是轴功率呢?

离心泵轴功率 = 流量 × 扬程 × 9.81 × 介质比重 ÷ 3600 ÷ 泵效率

流量单位:m³/h;       扬程单位:m;        P=2.73HQ/η,

P为轴功率,单位kw;H为扬程,单位m;Q为流量,单位为m³/h;η为泵的效率。

也就是泵的轴功率P=ρgQH/1000η(kw),

其中的ρ=1000kg/m³,g=9.8,比重的单位为kg/m³,流量的单位为m³/h,扬程的单位为m,1kg=9.8N,

则P=比重 × 流量 × 扬程 × 9.8N/kg

     =kg/m³ ×  m³/h × m × 9.8N/kg

     =9.8N × m/3600s

     =N × m/367s

     =W/367

上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了。

设轴功率为Ne,电机功率为P,K为系数(效率倒数)

电机功率P=Ne × K (K在Ne不同时有不同取值)

   Ne≤22              K=1.25

   22<Ne<55     K=1.15

   55<Ne            K=1.00


什么叫泵的效率?公式如何?

泵的效率指泵的有效功率和轴功率之比。η=Pe/P

泵的功率通常指输入功率,即原动机传到泵轴上的功率,故又称轴功率,用P表示。

有效功率即:泵的扬程和质量流量及重力加速度的乘积。

Pe=ρgQHW 或 Pe=γQH/1000 (kw)

ρ:泵输送液体的密度(kg/m³)

γ:泵输送液体的重度 γ=ρg (N/m³)

g:重力加速度(m/s)

质量流量 Qm=ρQt/h 或 kg/s


本文关于单级单吸离心泵,单级双吸离心泵和多级离心泵的比较介绍离心泵轴功率的计算方法及泵的效率内容均由离心泵生产厂家潇湘制泵整理发布。
