单级单吸离心泵与单级双吸离心泵的区别

发布时间:2020-09-21 点击量:1400

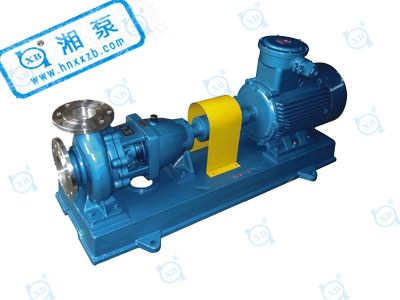

一、单级单吸离心泵

单级单吸离心泵水平轴向吸入,向上径向吐出。泵为悬架式结构,检修时不需拆卸进、出口管路,即可退出转子部件进行检修。泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结,泵的轴封采用软填料密封。轴承为单列向心球轴承,采用润滑油润滑。从电机端看,泵为顺时针方向旋转。


工作原理

当单级单吸离心泵启动后,泵轴带动叶轮一起作高速旋转运动,迫使预先充灌在叶片间液体旋转,在惯性离心力的作用下,液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量,静压能增高,流速增大。当液体离开叶轮进入泵壳后,由于壳内流道逐渐扩大而减速,部分动能转化为静压能,最后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件,而且又是一个转能装置。当液体自叶轮中心甩向外周的同时,叶轮中心形成低压区,在贮槽液面与叶轮中心总势能差的作用下,致使液体被吸进叶轮中心。依靠叶轮的不断运转,液体便连续地被吸入和排出。液体在离心泵中获得的机械能量最终表现为静压能的提高。

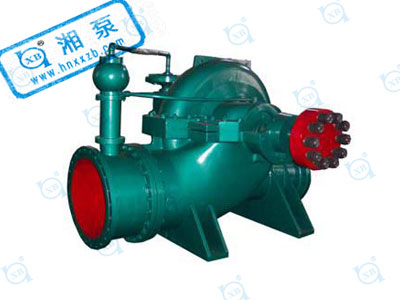

二、单级双吸离心泵

单级双吸离心泵作为离心泵的一种重要形式,因其具有扬程高、流量大等特点,在工程中得到广泛应用。这种泵型的叶轮实际上由两个背靠背的叶轮组合而成,从叶轮流出的水流汇入一个蜗壳中。双吸泵具有如下一些特点:它相当于两个相同直径的单吸叶轮同时工作,在同样的叶轮外径下流量可增大一倍;泵壳水平中开,检查和维修方便,同时,双吸泵进出口在同一方向上且垂直于泵轴,利于泵和进出水管的布置与安装;双吸泵的叶轮结构对称,没有轴向力,运行较平稳。在我国黄河沿线地区提灌泵站流量较大、扬程都较高,大多采用双吸离心泵。


三、单级单吸离心泵与单级双吸离心泵的区别

我们先对它做一个介绍,有很多朋友都不了解什么是单级双吸离心泵,当我们在购买前进行相对的了解是非常有必要的,所以我们还是需要了解一些基础知识的。

单级双吸离心泵的吸入口和排出口均在泵轴心线下方,叶轮相当于两个相同大小的单吸叶轮组合在一起工作,在和单级离心泵叶轮一样大小直径的情况下流量可以翻一倍;这就是为什么叫单级双吸离心泵的原因。泵体就是有两个吸水室,最特别之处主要还是双吸叶轮的进水方向与单吸叶轮不一样,双吸叶轮的好处就是同样转速与流量的情况下,由于减小了进水口的流速、泵很难出现汽蚀现象。


使用范围与卧式离心泵相同,流量范围为90~3000m³/h,扬程范围为10-140m。其特点是流量大,检修方便,并且检修时只需打开泵盖即可取出转子,不需要拆卸电动机和连接管路。按轴的安装位置不同,这种离心泵可分立式双吸离心泵和卧式双吸离心泵两种结构。轴向力可自动平衡,不必设置轴向力平衡装置。检修泵时,不必拆动与泵体相连接的管路。在相同的流量下,双吸泵比单吸泵的抗汽蚀性能更好。


那么它和单级单吸离心泵的区别是什么呢?这个问题往往有很多朋友搞不清楚。我们就来简单的了解一下。

双吸水泵有两个进水口(左边和右边两处),而单吸离心泵就只有一个进水口。所以双吸泵的流量要比单吸泵的流量要更大。

双吸泵主要是介质在叶轮两端吸入,叶轮两侧各有一个密封腔。而不是泵有两个吸入口。双吸泵的抗气蚀能力比单吸泵要强。由于介质在叶轮两端吸入,会形成水力对称,这样双吸泵的平衡轴向推力作用比单吸泵要好,运行起来更平稳。而且介质的流速较低,叶轮不容易产生气蚀现象。但是双吸泵比单吸泵要多一个密封腔,所以其成本相对较高。

其次,双吸泵更适合输送大流量,要求运行平稳的工况。当泵的流量要求很高时,如果是单吸泵则要有很大的泵入口和出口口径,同时,转速不能太大,需稳定在1450rmp左右。若采用双吸泵,泵的尺寸和重量都可以相对减小,转速也可以提高,容积效率增加。清水离心泵就是属于单吸泵,这种泵适用于工业和城市给水、排水、也可用于农业排灌。供输送清水或物理及化学性质类似清水的其他液体之用,温度不高于80℃,流量在6.3m³/h~400m³/h之间。我公司生产的HSH系列双吸中开泵属于双吸泵。其流量在140m³/h~7500m³/h之间,扬程在11m~165m之间。


附注:


单级单吸离心泵是离心泵中最为简单的一种。所谓单级是指泵内只有一级叶轮,单吸是指水从叶轮一侧吸入。这种泵一般流量较小,多属于小型泵。构造特点是叶轮固定在转轴的一端,支承其重量的轴承位于轴的另一端,受力有如悬臂梁,故又称悬臂式离心泵。泵的转动部分包括:叶轮、泵轴、轴承、联轴器等,固定部分包括泵体、轴承支架、泵的进口和出口等。


单级单吸离心泵是农业上应用最为普遍的一种水泵。与其它离心泵相比,其扬程高,流量较小,结构简单,使用方便。单级单吸离心泵,供输送清水或物理化学性质类似于水的其它液体之用,温度不高于80℃。高效节能、性能可靠、安装使用方便等特点。同时根据使用温度、介质等不同的基础上派生出适用热水、高温、腐蚀性化工泵、油泵。


本文关于单级单吸离心泵与单级双吸离心泵的区别内容均由离心泵厂家潇湘制泵发布
