中开泵保护管线如何设置?中开泵空转时故障分析和解决办法

发布时间:2020-11-06 点击量:1325

大家知道中开泵的保护管线有几种吗?


总共有6种,中开泵保护管线的作用就是为了使泵体不受损害和正常运转,它们根据不同的使用条件设置中开泵的保护管线。下面我们就分类来给大家一一介绍吧。


1、小流量线——中开泵的工作流量低于中开泵额定流量的30%时,应该设置中开泵在低流量下正常运转的小流量线;


2、旁通线——在中开泵进行试运行或者非正常操作状态下出口主阀关闭的时候,仍然能够使中开泵运转。一般在阀前后压差非常高的场合设置带有限流孔极的旁通阀;


3、安全阀线——在出口侧设置安全阀线,当出口压力超过规定压值时,安全阀起跳,流体返回中开泵入口管;


4、暖泵线——当输送的介质温度大于200℃时,有备用泵的情况下应设置DN20~25暖泵线;


5、平衡线——对于输送常温下饱和蒸汽压高于大气压的液体或处于泡点状态的液体,为防止进泵液体产生蒸汽或有气泡进入泵内引起汽蚀应加平衡线;


6、防凝线——输送在常温下凝固的高倾点或高凝固点的液体时,其备用泵和管道应设防凝线,以免备用泵和管道堵塞。

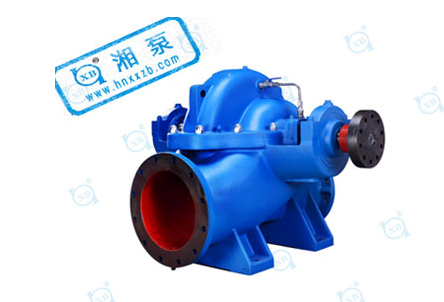

S型中开泵


中开泵空转时会出现的故障分析?

中开泵工作时,动力机通过皮带、传动轴、齿轮等传动部件带动主轴及固定其上的曲柄旋转。当曲柄从水平位置自左向右逆时针旋转时,活塞向动力端移动,液缸内压力逐渐减小并形成真空,吸入池中的液体在液面压力作用下,顶开吸入阀进入液缸,直到活塞移动到右止点。这个工作过程称为中开泵的吸入过程。曲柄完成了上述的吸入过程后继续沿逆时针方向旋转,这时活塞开始向液力端运动,液缸内液体受挤压,压力升高,吸入阀关闭,排出阀被顶开,液体进入排出管,直至活塞运动到左止点。


中开泵空转时,叶轮没有接触或很少接触介质,无法有效的做工,液体无法正常输送出去,这些都是做无用功。由于没有有效做功,电机所受的负荷非常小,产生电流也很小,对电机而言影响不会有什么,水泵空转对泵来说影响确实致命的。


中开泵空转很容易形成汽蚀,对中开泵泵体与过流件造成损害;空转的中开泵机械密封形式或填料密封形式空转,都会得不到液体的润滑,导致干磨,从而快速损坏。


中开泵空转的一些解决方法:

1、对中开泵的各个间隙位置进行处理,在允许条件下扩大,防止咬死;


2、对中开泵的轴进行特殊工艺处理,调质、热处理等,提高硬度,用挠性低的材料;


3、使用不需要依靠液体介质润滑的机封、填料腔体;


4、选用封闭式自润滑不用加油的轴承。


本文关于中开泵的那些保护管线如何设置?中开泵空转时会出现的故障分析和解决办法内容均由长沙水泵生产厂家:潇湘制泵整理发布。
