单级双吸中开泵常见的几种布置方式及具体的安装流程

发布时间:2020-09-29 点击量:1717

1、露天布置

通常露天布置的单级双吸中开泵都布置在装置管廊的下方或侧方,以及被抽吸设备的附近位置。这样可以尽量的靠近其连接的设备,节省成本。另外这样通风良好,操作和检修起来十分方便。


2、半露天布置

在多雨的地方比较适合半露天布置的单级双吸中开泵,通常也是布置在装置管廊的下方,并在顶部搭建顶棚,或者将单级双吸中开泵布置在构架的下层平台上,然后把构架上层平台当做顶棚。这些单级双吸中开泵可以根据有关设备布置要求布置成单排、双排或多排的形式。


3、室内布置

在气候寒冷或风沙比较多的地区更多采用室内布置单级双吸中开泵,或者是在工艺上有特殊要求的地方。注意:如果将单级双吸中开泵布置在室内的话应注意防火、防爆、通风等措施。

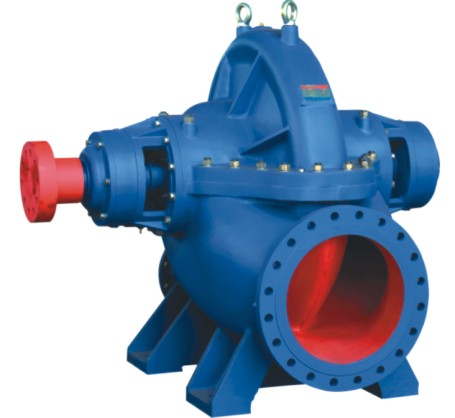

S型中开泵


单级双吸中开泵的组成:

单级双吸中开泵的主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。大部分材料都是铸铁,除了其中轴的使用材料为碳素钢。


泵体与泵盖构成叶轮的作业室,在进出水法兰上制有装置真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。


叶轮经过静平衡校验,用轴套和两边的轴套螺母固定,其轴向方位能够经过轴套螺母进行调整,叶轮的轴向力使用其叶片的对称安置到达平衡,能够还有一些剩余轴向力则同轴端的轴承接受。


泵轴由两个单列向心球轴承支承,轴承装在泵体两头的轴承体内,用黄油光滑,双吸密封环用以削减水泵压水室的水漏回吸水室。


水泵经过联轴器由电动机直接传动。轴封为软填料密封,为了冷却光滑密封腔和避免空气漏入泵内,在填料之间有水封环,水泵作业时小量高压水经过水封管流入填料腔起水封效果。

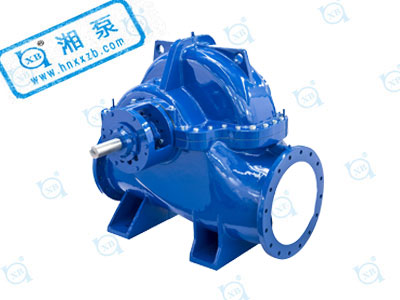

GSX高效节能双吸中开泵


单级双吸中开泵的具体安装流程分为以下几点:

① 将水泵放在埋有地脚螺拴的混凝土基础上,用调整其间的楔型垫块的方法校正水平,并适当拧紧地脚螺拴,以防走动。

② 在基础与泵底脚之间灌注混凝土。

③ 待混凝土干固后,拧紧地脚螺栓,并重新检查水泵的水平度。

④ 校正电动机由轴与水泵轴的同心度。使轴成一直线,在两连轴器外圆上的不同心度允差为0.1毫米,端面间隙沿圆周的不均匀允差0.3毫米(在联接进出水管路及试行后再分别校核一遍,仍应符合上述要求)。

⑤ 在检查电动机转向与水泵的转向相一致后,装上连轴器的联接柱销。

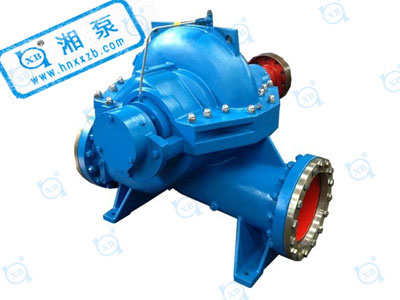

XBS高效节能双吸中开泵


在中开泵安装结束之后,需要对它进行测试,确保它在使用过程中的安全有效,保证它的使用效果和使用效率。为了它的安装保障,我们在进行使用的时候,一定要安好正确的方法操作才行。


本文关于单级双吸中开泵常见的几种布置方式及具体的安装流程内容均由双吸中开泵生产厂家潇湘制泵整理发布。
